案例介紹

• 項目名稱:寶山化妝品無塵室裝修
• 建筑面積:3600平方
• 服務項目:化妝品凈化車間裝修
• 項目地址:上海市寶山區
• 施工工期：75天
• 潔凈等級:萬級/十萬級

案例詳情

　　一、項目概況

　　1、建筑物性質、規模

　　本工程位于上海寶山區威航路金地威新園區內，為上海某某日用品有限公司車間凈化裝修工程及辦公室裝修工程，本工程車間有三層，建筑建筑面積為3600平方米，其中凈化車間面積為2400平方米，辦公區域裝修面積為1200平方米。

　　2、項目定位

　　該項目廠房建成后主要生產化妝品彩妝，因此以萬級與十萬級凈化車間要求來進行建設。

　　3、設計依據

　　《化妝品良好生產規范》

　　《化妝品生產企業衛生規范》

　　《暖通風與空氣調節設計規范》 GBJ19-87)

　　《建筑設計防火規范》 GBJ16-87)

　　《潔凈廠房設計規范》 (GBJ50073-2001)

　　《潔凈室施工及驗收規范》　(JGJ71-90)

　　《通風與空調工程施工質量驗收規范》GB50243-2016

　　《潔凈室施工及驗收規范》GB50591-2010

　　甲方對項目的設計要求、提供的工藝條件以及工藝土建等專業提供的資料

　　二、平面布置

　　商業機密，業主不勻透露。

　　三、設計施工范圍

　　1、生產車間潔凈空調系統工程;

　　2、辦公區普通空調系統工程;

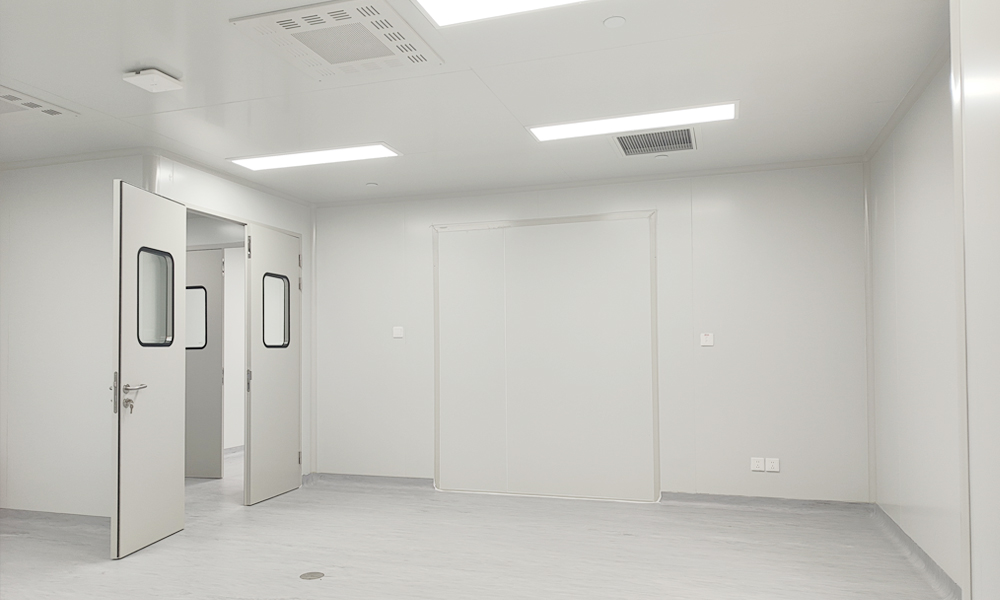

　　3、潔凈車間內部及普通車間墻板及天花工程;

　　4、給排水及強電布設工程;

　　5、新風系統工程;

　　6、空壓機設備及相關管道工程;

　　7、消防改造工程;

　　8、廢氣處理;

　　四、設計參數

　　室內設計參數

　　萬級區域：溫度23±3℃，濕度：30%-65%。

　　十萬級區域：溫度23±3℃，濕度30%-65%。

　　換氣次數：萬級：25/h 十萬級：18次/h

　　五、空調系統

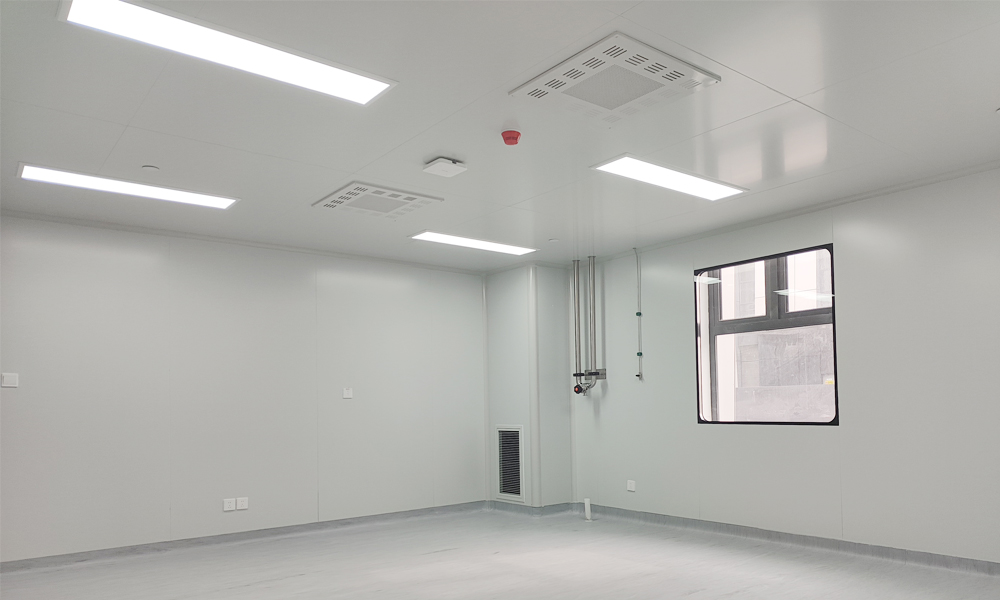

　　潔凈無塵生產區采用AHU(空氣處理機組)+HEPA(高效：新風與部分回風混合后送人潔凈室，采用上送風側下回風的氣流組織的方式以滿足室內溫度與濕度等要求。

　　室內氣流組織形式采用上送下回的形式。

　　潔凈室組合式空調機組內設置初效過濾器和中效過濾器，系統終端設置高效過濾器外，在每一個回風百葉上安裝可更換清洗的初效過濾器，對管道、機組內的過濾器、盤管均有保護作用。

　　室內滅菌方式：在室內墻壁上安裝紫外線燈具，定期使用，對室內進行殺菌;

　　空調采用自動控制。

　　六、風管系統

　　空調、新風管道用鍍鋅鋼板，材質: 鍍鋅鋼板;形狀: 矩形;規格: D<=800mm;板材厚度: 0.65mm;接口形式: 咬口;

　　標高：按設計要求，參考土建基準進行標高;

　　制作吊架與高吊點：確認標高后，確認風管支和吊架的形式，并參照相關《圖集》制作風管支和吊架。采用預埋件法或者膨脹螺栓法確認吊點位置。

　　安裝吊架：找出吊桿敷設位置，將吊桿安裝在吊件上。

　　風管支吊架的間距：注意不保溫風管和保溫風管的間距數值差距。此外，不得將支架吊裝在封口處，不可將保溫風管直接接觸支架。

　　風管排列安裝：采用法蘭墊料確保法蘭連接的嚴密性。

　　風管安裝就位：可選用吊裝就位法或者逐節安裝法。

　　風管的嚴密性檢驗：安裝完畢后，要進行壓力等級與嚴密等級的試驗，試驗結果應符合相關要求。

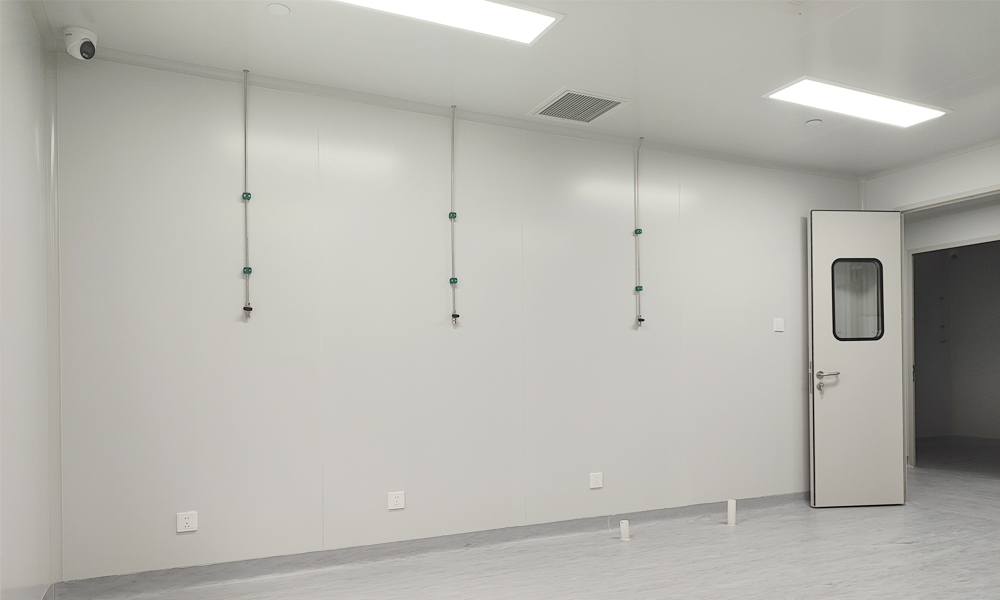

　　七、螺桿空氣壓縮機系統

　　1、啟動

　　螺桿空壓機主機采用星三角轉換空載或變頻軟啟動模式，當主電機在停止?fàn)顟B(tài)時，進氣閥關閉，放空閥開啟，主電機在無負載時以星形啟動，同時斷水電磁閥得電，斷水閥開啟，6～10秒后轉成三角形運行，這時壓縮機主機通過進氣閥上的進氣小孔吸氣并壓縮到水氣桶內，建立了約0.2～0.3MPa的系統初始壓力，使水氣桶內的水經過冷卻器、斷水閥及水過濾器后向主機供水。

　　2、加載

　　主電機轉成三角形運行后約5～10秒，控制器使加載電磁閥得電，加載電磁閥打開，放空閥關閉，進氣閥開啟，主機開始負載運行，當水氣桶內壓力超過0.4MPa時，最小壓力閥打開，壓縮機開始向外供氣。

　　3、卸載—加載

　　當控制器檢測到系統壓力達到卸載壓力時，控制器使加載電磁閥斷電，這時進氣閥關閉，放空閥開啟，當外部壓力大于水氣桶壓力，最小壓力閥關閉，壓縮機繼續運轉，并通過進氣閥小孔吸氣，壓縮至水氣桶內，放空閥開啟放空，使水氣桶內的壓力保持在0.4MPa，以維持系統的正常運行。這時主電機是空載運行，電流為滿負荷的15%左右。當外部供氣壓力下降至加載壓力時，控制器使加載電磁閥得，放空閥關閉，進氣閥打開，壓縮機加載運行，開始向外供氣，如此循環動作。

　　4、水氣分離

　　壓縮機工作時，水氣桶內的水由系統壓力驅動，經冷卻器、水過濾器及斷水閥向主機內噴水，壓縮機排出的是水氣混合物，經水氣桶時，由于氣流產生的離心力及碰撞等作用，使水氣混合物中99.99%以上的水分離沉淀在水氣桶中，殘余的一點點水混合在壓縮空氣中經由最小壓力閥排出水氣桶外。

　　5、自動補排水

　　當壓縮機持續進行壓縮及冷卻時，空氣中的水分便凝結累積在水氣桶內，水位上升，若水位高于正常時，自動排水閥開啟，排出多余的水分;當濕度較低(如冬天)或是冷卻器效率較差造成溫度上升，桶內的水氣隨著空氣排出，水位降低，若水位低于正常時，自動補水閥開啟，由壓縮機吸氣側補充水進入水氣桶內。

　　6、主機運行溫度及冷卻

　　噴水螺桿機主機的運行溫度應維持在≤環境溫度+20℃，這樣可使?jié)櫥艿玫接行Х蛛x，而不會因高溫使水汽化或高溫。當壓縮機一開機時冷卻風扇就得電，壓縮機水得到冷卻，冷卻后的壓縮機水噴至主機內，使主機溫度下降。

　　7、停機

　　停機時，壓縮機會先卸載運行15～35秒，當水氣桶壓力下降0.4MPa時，主接觸器斷電，主電機停止，同時斷水電磁閥斷電，斷水閥關閉。

　　八、廢氣工程

　　因為化妝品工藝對操作室清潔度要求極高，通常運用風機抽取工藝進程中蒸發的各類廢氣，因而半導體職業廢氣排放具有排氣量大、排放濃度小的特點。廢氣排放也以蒸發為主。表中給出了不同生產工藝排放的廢氣組成。

　　化妝品廢氣處理主要處理有機廢氣，例如苯，甲苯，甲基酮，乙醇，丙烯酸，甲醛，硫化氫，二氧化硫，氨和其他酸堿廢氣處理和有機廢氣處理。由于各個行業中廢氣的成分不同，處理過程也不同。目前，有許多用于處理諸如苯的惡臭廢氣的方法，例如直接燃燒，催化燃燒和吸附。

　　1、直接燃燒法主要適用于高濃度廢氣的處理。

　　2、催化燃燒是指在催化劑(鉬，鉑，鈀和其他貴金屬)的作用下進行的廢氣燃燒，適用于濃度高，廢氣量少的情況。

　　3、吸附方法是使廢氣通過吸附劑，吸附廢氣中的溶劑蒸氣，并在解吸之前使吸附飽和。當前使用的吸附劑主要是活性炭，其主要用于氣體體積小且廢氣濃度高的場合。

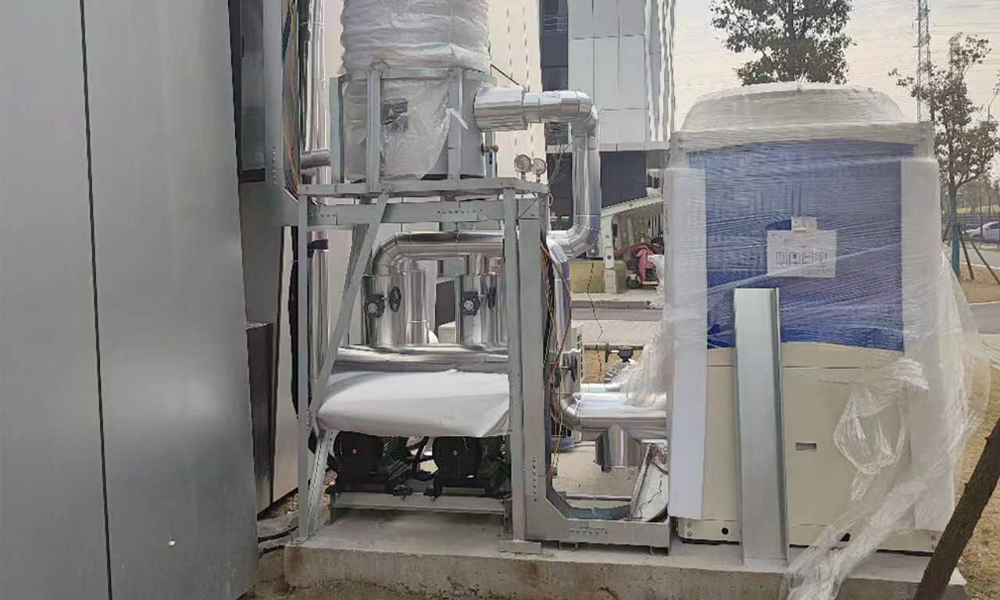

　　九、純水工程

　　1.水的電導率應達到(5US/cm)(25℃);

　　2.無機離子濃度：如果純水含鹽量小于1mg/L，可采用活性炭過濾、離子交換、反滲透膜、電滲析等方法處理。

　　3.水質細菌：化妝品與皮膚直接接觸，因此要求純水中的細菌數量不能超過1000個。化妝品行業用于兒童和過敏性皮膚的純水中的細菌數量必須小于500/ml。

　　4.水質PH值：5.0~7.5;除了用于化妝品，工業純水設備還可用于生產染發劑、牙膏、護膚品、洗發水和各種清潔用水。
